ScanWorld Software

Die ScanWorld Laserbearbeitungssoftware von Scanner Optics ist eine leistungsstarke und flexible Galvo-Scanner-Steuerungssoftware für industrielle Laseranwendungen. Sie integriert 3D-Laserscanning-Software, Software für das Design von Laserschneidprozessen und professionelle Gravursoftware in einer intuitiven Plattform. Dank der benutzerfreundlichen Oberfläche und der hohen Kompatibilität unterstützt die ScanWorld Software Anwender bei der Bewältigung selbst anspruchsvoller Aufgaben in der Laserbearbeitung.


Die ScanWorld Software unterstützt eine Vielzahl leistungsstarker Funktionen, die Anwender bei der Durchführung anspruchsvoller Aufgaben unterstützen. Dazu gehören das 20-Bit-Kommunikationsprotokoll ST2-100, die Skywriting-Funktion zur Optimierung der Scantrajektorie, die Positionsregelung mit geschlossenem Regelkreis (Closed Loop), die Zustandsüberwachung sowie die Temperaturüberwachung. Hochpräzise Korrekturalgorithmen gewährleisten eine hohe Positioniergenauigkeit bei der Bearbeitung großer Formate.


Für die Sekundärentwicklung stellen wir C#-, C++- und Qt-Entwicklungsbibliotheken bereit. Diese sind mit verschiedenen 32-Bit- und 64-Bit-Windows-Betriebssystemen kompatibel und ermöglichen Kunden die flexible Entwicklung eigener übergeordneter Software.

GET A QUOTE

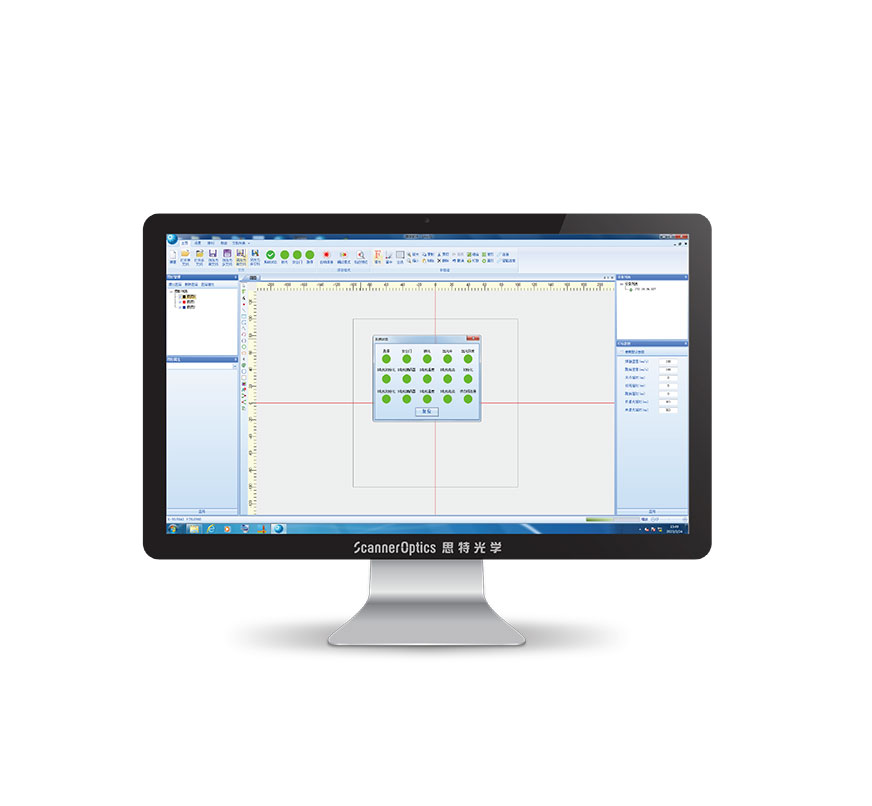

laser control software
laser control software

Funktionen der Laserbearbeitungssoftware

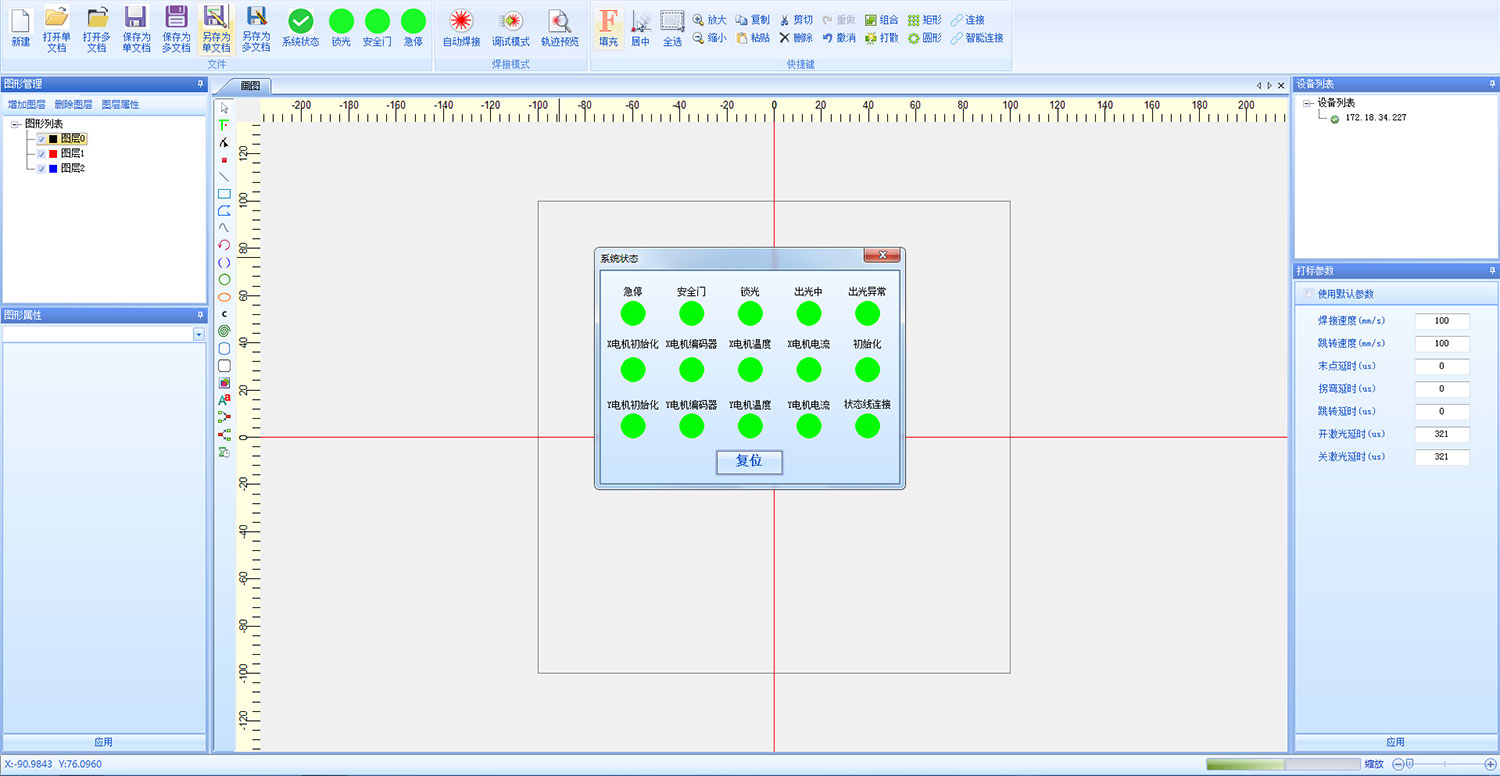

laser software interface


SkyWriting-Funktion

SkyWriting ist eine intelligente Technologie zur Optimierung von Scantrajektorien, die entwickelt wurde, um die Qualität von Aufgaben mit Lasermarkierungs- und Gravursoftware zu verbessern. Mithilfe fortschrittlicher Algorithmen werden die Ein-/Ausschaltzeitpunkte des Lasers und die Scangeschwindigkeit in Echtzeit gesteuert. Dadurch wird eine Überverbrennung an Ecken bei komplexen Laserschneidanwendungen wirksam verhindert und eine gleichmäßige Oberflächenqualität gewährleistet.


Signal-Trigger-Markierung

Anwender können ein voreingestelltes Markierungsdokument mit der gerätespezifischen Eingabeschnittstelle (I/O) verknüpfen. Wird das System durch eine externe SPS gesteuert, führt die Lasersteuerungssoftware die gespeicherte Markierungsaufgabe automatisch aus und ermöglicht dadurch eine präzise und effiziente Bearbeitung in industriellen Anwendungen.


Multi-Dokument-Markierung

Die Funktion zur zyklischen Markierung mehrerer Dokumente eignet sich ideal für Produktionslinien, Fließbandprozesse und Anwendungen, bei denen die Markierungsinhalte häufig gewechselt werden müssen. Durch den automatisierten Aufgabenwechsel und die Verwaltung von Aufgabenwarteschlangen wird der Bedienereingriff minimiert. Dadurch werden effiziente, reibungslose und unterbrechungsfreie kontinuierliche Markiervorgänge gewährleistet.


Die Funktion eignet sich insbesondere für Produktionslinien mit hochfrequenten und wiederkehrenden Markieraufgaben, beispielsweise für die gemischte Produktion verschiedener Produktmodelle, die zyklische Markierung von Serien- und Chargennummern sowie die abwechselnde Markierung verschiedener Muster oder Logos.

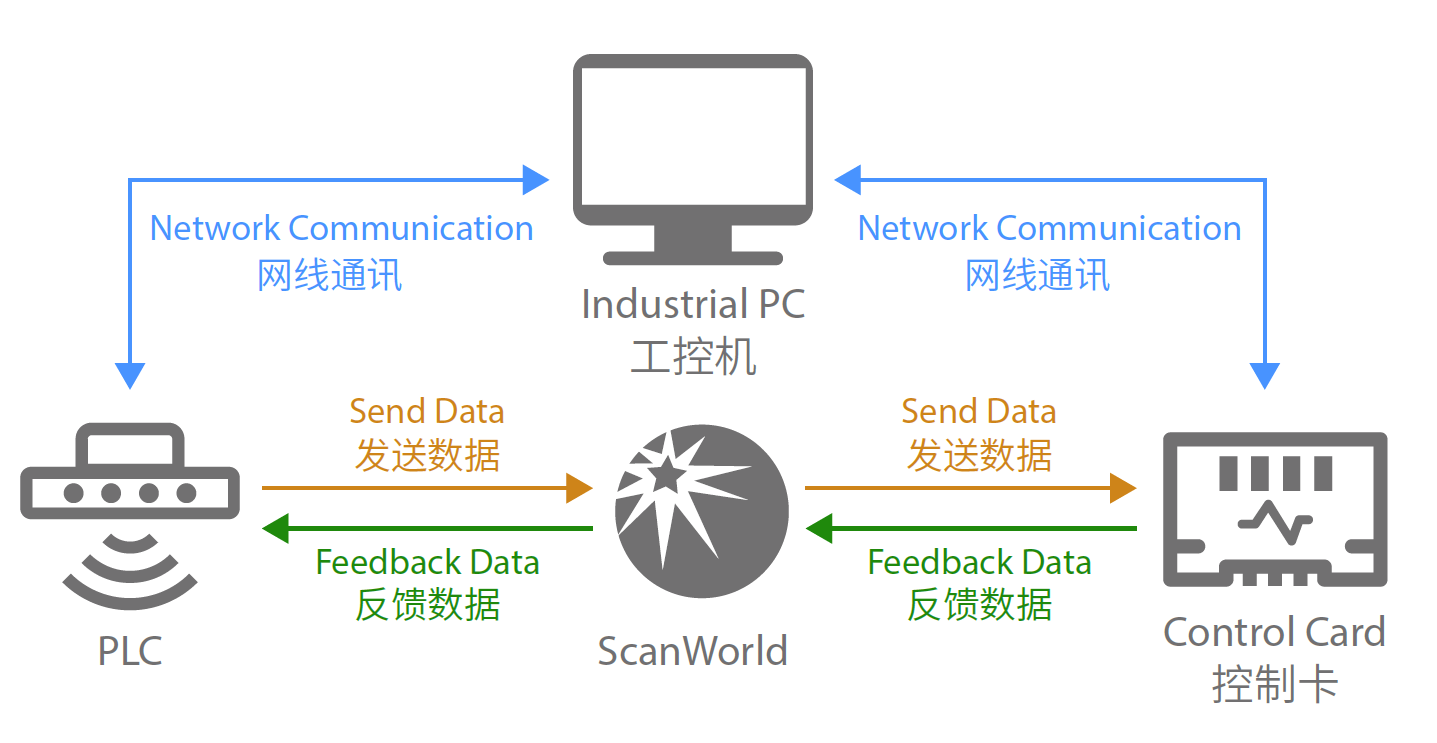

TCP-Markierungsfunktion

tcp marking function

Unterstützt die nahtlose Kommunikation mit industriellen Steuerungen wie SPS über standardisierte TCP/IP-Protokolle. Anwender können Befehle über das Netzwerk direkt an die Laser-Markierungssoftware (ScanWorld) senden, um voreingestellte Markierungsaufgaben in Echtzeit auszulösen, ohne dass eine physische Signalverbindung erforderlich ist.


Synchronisierte Vier-Achs-Bewegung

Das System kombiniert einen Galvanometer-Scanner für die Hochgeschwindigkeitsabtastung der X-/Y-Achsen mit einer Servoplattform für die präzise Bewegung der X-/Y-Achsen. Durch die Echtzeit-Dynamikkompensation und die Synchronisierung der Bewegungsbahnen aller vier Achsen ermöglicht das System die hochpräzise Markierung von Grafiken auf extrem großen Bearbeitungsformaten, beispielsweise auf gekrümmten Werkstücken und großformatigen Platten.


Kompatibilität mit RTC5/RTC6-Steuerkarten

Vollständig kompatibel mit den branchenführenden Lasersteuerkarten der RTC5-Serie und unterstützt auch RTC6. Die Software liefert stabile und zuverlässige Steuersignale und gewährleistet dadurch hochwertige Ergebnisse bei der Laserbearbeitung.


Vier-Achs-Flugbearbeitung

Auf Basis der kollaborativen Vier-Achs-Steuerung unterteilt das System großformatige Schneidmuster intelligent in einzelne Bearbeitungsbereiche. Nachdem der Galvanometer-Scanner die Bearbeitung des aktuellen Bereichs abgeschlossen hat, bewegt sich die Servoplattform nahtlos zum nächsten Bereich.


Durch Echtzeit-Trajektorienkompensation und dynamische Stitching-Algorithmen ermöglicht das System nahtloses Schneiden ohne sichtbare Übergänge auf großformatigen Materialien wie FPC (flexiblen Leiterplatten). Diese Funktion erweitert die Einsatzmöglichkeiten der 3D-Laserscanning-Software.


2.5D-Laserbohren

Die Funktion überwindet die Einschränkungen herkömmlicher zweidimensionaler Bearbeitungsebenen und ermöglicht mithilfe von Galvanometer-Systemen die präzise Bearbeitung flacher dreidimensionaler (2,5D) Strukturen durch Laserbohren. Sie bietet eine berührungslose und hocheffiziente Lösung für die Bearbeitung von Mikrolöchern.

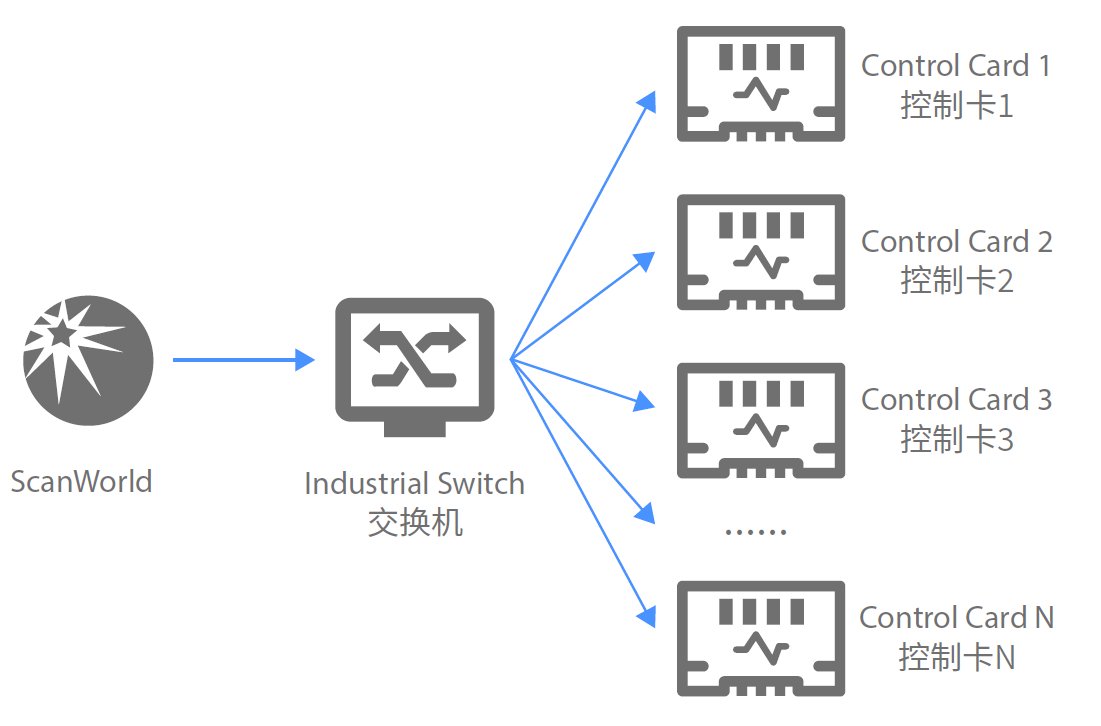

Multi-Karten-Markierungsfunktion

multi card marking function

Visuelle Positionierungsfunktion

Die Funktion zur visuellen Positionierung und Markierung basiert auf einer tiefen Integration von maschineller Bildverarbeitung und Laserbearbeitung. Eine hochauflösende Industriekamera erfasst die Position des Werkstücks in Echtzeit und kompensiert Positionsabweichungen intelligent. Dadurch werden Markierungsversätze, die durch manuelle Positionierungsfehler entstehen, wirksam vermieden.


Ultrahochgeschwindigkeits-Dotlinienbearbeitung

Für spezielle Anforderungen der Photovoltaikindustrie, beispielsweise das Ritzen von Siliziumwafern, wurde ein Algorithmus für die Ultrahochgeschwindigkeitsbearbeitung von Dotlinien optimiert und entwickelt. Er gewährleistet eine präzise und gleichmäßige Bearbeitung von Dotlinienbahnen bei extrem hohen Geschwindigkeiten und erfüllt die strengen Prozessanforderungen der Branche.


Offline-Markierung

Das System kann mit einem speziellen Erweiterungsmodul für SD-Kartenspeicher ausgestattet werden. Es unterstützt das Vorab-Laden von Bearbeitungsaufgaben mit bis zu 16 Dokumenten auf die SD-Karte. Das System kann durch externe I/O-Signale ausgelöst werden und die gespeicherten Bearbeitungsaufgaben unabhängig vom angeschlossenen PC ausführen. Dadurch werden die Systemzuverlässigkeit und die Flexibilität der Produktionslinie erhöht.


Flugmarkierung

  • Unterstützt Flugmarkierungsmodi mit zwei Achsen (X/Y) und drei Achsen (X/Y/Z).

  • Die dynamische Markierung von Objekten auf dem Förderband erfolgt durch die Erfassung von Geschwindigkeitsänderungen über ein Encoder-Rad.

  • Zeichen und Muster können während der Bewegung des Werkstücks intermittierend markiert werden.

  • Bei kontinuierlich bewegten Werkstücken ermöglicht das System eine Echtzeit-Positionsverfolgung und dynamische Laserbearbeitung, um eine präzise Positionierung der Markierungen sicherzustellen.

  • Das Tab-Schneiden ist eine spezielle, aus der Flugmarkierungsfunktion entwickelte Bearbeitungstechnologie. Im Gegensatz zur Flugmarkierung können beim Tab-Schneiden ausschließlich Linien und keine Zeichen oder Grafikdateien bearbeitet werden.


Rotationsmarkierung

Die Rotationsmarkierung nutzt eine Servomotorsteuerung und einen Echtzeit-Trajektorienkompensationsalgorithmus für die kontinuierliche dynamische Bearbeitung zylindrischer Werkstücke. Im Gegensatz zum herkömmlichen intermittierenden Prozess „Drehen – Stoppen – Markieren“ erfolgt die hochpräzise Markierung während der gleichmäßigen Rotation des Werkstücks. Dadurch kann die Produktionseffizienz um bis zu 300 % gesteigert und die Entstehung von Nahtfehlern vollständig vermieden werden.


Big-Data-Markierung

Die Big-Data-Markierungsfunktion ist eine ideale Lösung für komplexe Grafiken und Anwendungen mit sehr großen Datenmengen. Sie beseitigt Leistungsengpässe, die durch große Dateien verursacht werden, und bietet Anwendern eine effiziente, stabile und zuverlässige Lösung für die Laserbearbeitung großer Datenmengen. Sie ist ein wichtiges Werkzeug zur Steigerung der Produktionskapazität und zur Sicherstellung eines kontinuierlichen Produktionsbetriebs.


Schichtbearbeitung

Durch die intelligente Aufteilung von 3D-Modellen in einzelne Schichten kombiniert ScanWorld die Funktionen von 3D-Laserscanning-Software und Gravursoftware. Dadurch wird eine gleichmäßige Bearbeitungstiefe auf komplexen Oberflächen gewährleistet und die Einschränkung herkömmlicher 2D-Systeme überwunden.

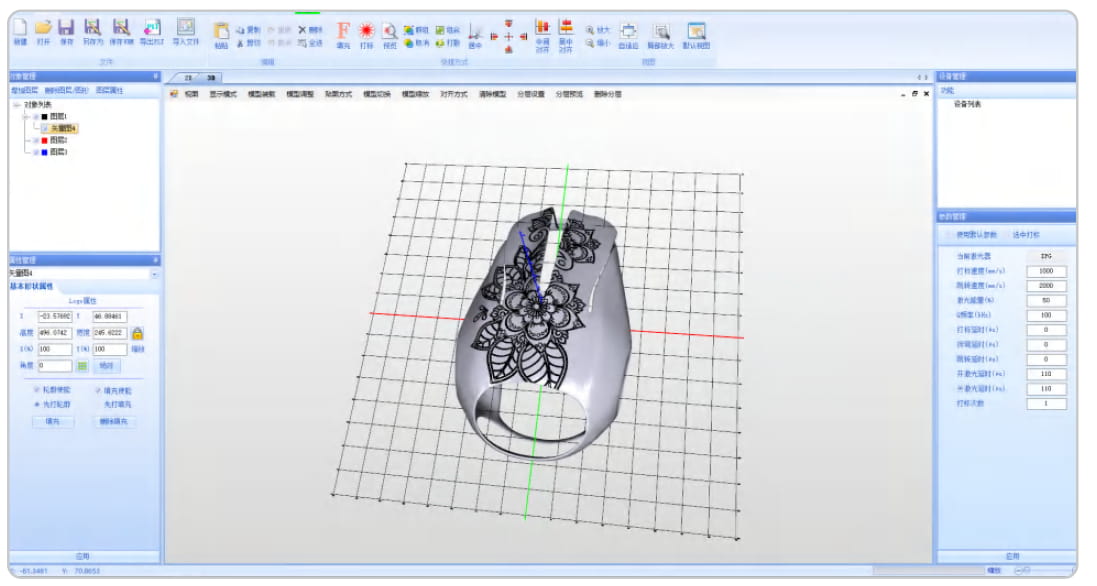

3D-Markierung im Großformat

3d large format marking


In Kombination mit einer dynamischen 3D-Fokussiertechnologie unterstützt das System hochpräzise und konsistente Laserbeschriftungs- und Gravurprozesse auf komplexen dreidimensionalen gekrümmten Oberflächen mit Höhenunterschieden sowie auf großformatigen ebenen Flächen.

Markierung von Vektorgrafiken

Die Funktion zur Markierung von Vektorgrafiken bietet professionelle CAD/CAM-Datenverarbeitungsfunktionen für industrielle Anwendungen. Sie unterstützt den direkten Import und die hochpräzise Verarbeitung industrieller Vektorformate wie PLT und DXF und ermöglicht Konturmarkierungen sowie Schneidbearbeitungen mit mikrometergenauer Präzision. Damit erfüllt sie die hohen Anforderungen der Präzisionsfertigung an geometrische Genauigkeit und Wiederholgenauigkeit bei der Positionierung.


Bitmap-Markierung

Die Bitmap-Markierungsfunktion bietet eine professionelle Lösung für die laserbasierte Verarbeitung von Bildern und unterstützt den direkten Import und die intelligente Verarbeitung gängiger Bildformate wie JPG und PNG. Mithilfe fortschrittlicher Graustufen-Mapping-Algorithmen werden digitale Bilder präzise in Laserbearbeitungsanweisungen umgewandelt, wodurch Oberflächenmarkierungen mit fotorealistischer visueller Wirkung ermöglicht werden.



SUPPORT SERVICES

Scanner Optics bietet schnellen Kundensupport für ScanWorld und veröffentlicht regelmäßig Software-Updates auf der offiziellen Website.


HARDWARE-ANFORDERUNGEN


Für die Installation und Nutzung dieser Software muss der Computer mindestens über die folgenden Software- und Hardwarekonfigurationen verfügen:
BetriebssystemWindows 2000 / Windows XP / Windows 7 (64 Bit, .NET 4.0 oder höher)
CPUCeleron 2 GHz oder höher
ArbeitsspeicherMindestens 512 MB. Für die Verarbeitung großer Grafikdateien werden mehr als 4 GB Arbeitsspeicher empfohlen.
GrafikkarteBei Verwendung der 3D-Funktion ist eine leistungsfähige dedizierte Grafikkarte für die Grafikverarbeitung erforderlich.
FestplatteMindestens 500 MB freier Speicherplatz. Es wird empfohlen, zusätzlichen freien Speicherplatz bereitzuhalten.
