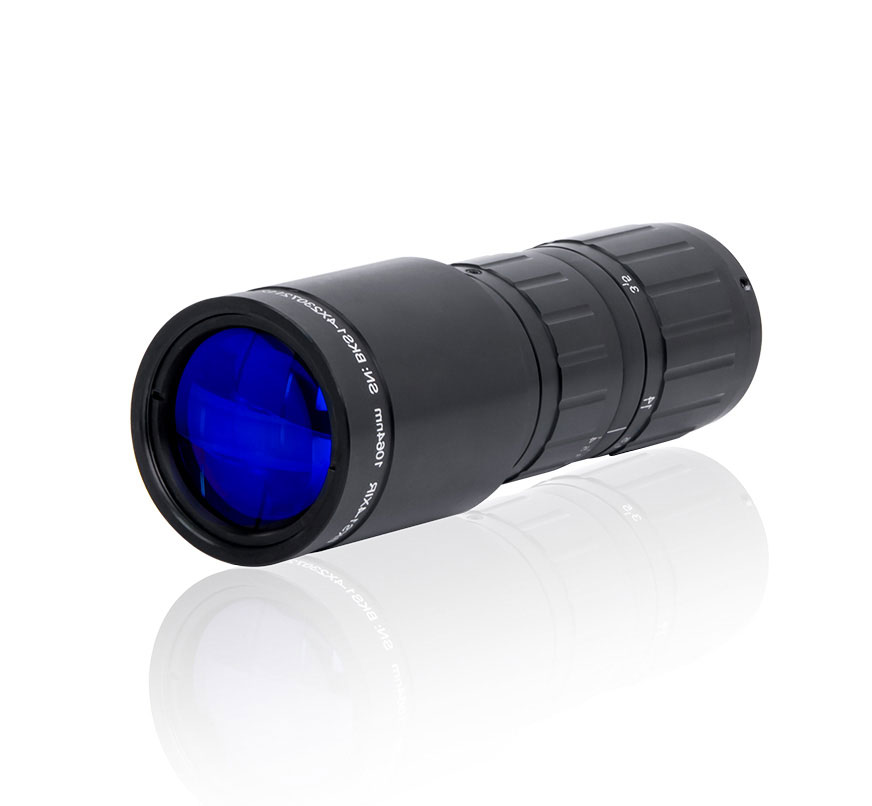

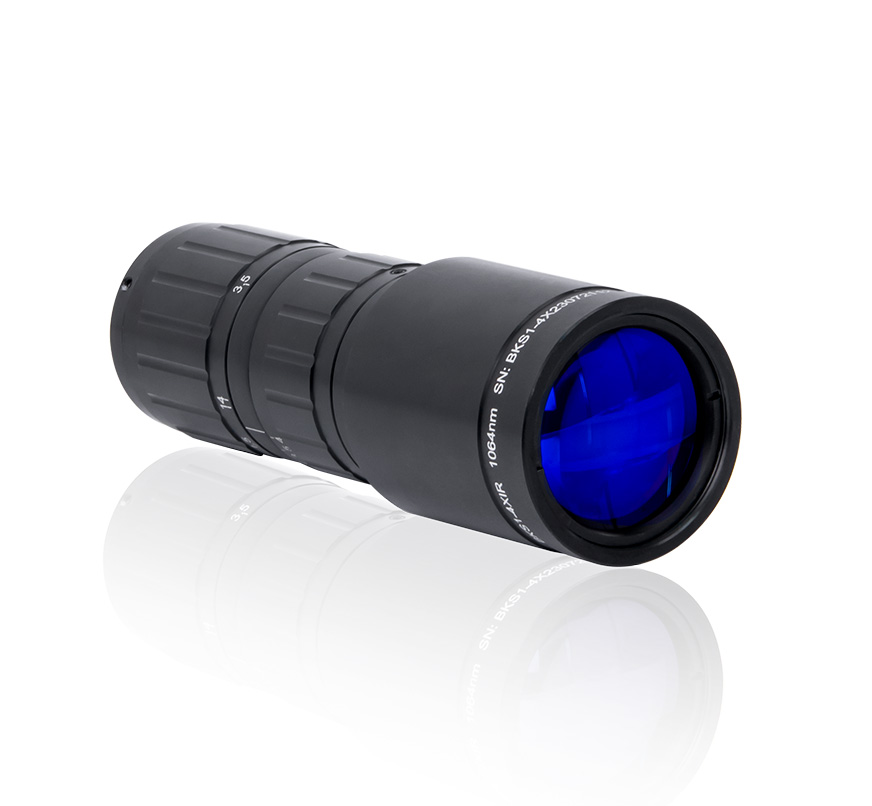

Laserstrahlaufweiter

Ein Laserstrahlaufweiter ist eine wichtige optische Komponente in Laserbearbeitungssystemen. Er dient dazu, sowohl den Durchmesser als auch den Divergenzwinkel eines Laserstrahls anzupassen. In Kombination mit einer F-Theta-Linse ermöglicht er es, den aufgeweiteten Laserstrahl auf einen kleineren Fokusdurchmesser zu bündeln und dadurch die Präzision bei Anwendungen wie Lasermarkieren, Lasergravieren, Laserschweißen und Laserschneiden zu verbessern.


Die Vergrößerung eines Laserstrahlaufweiters bezeichnet das Verhältnis zwischen dem Durchmesser des austretenden Laserstrahls und dem Durchmesser des einfallenden Laserstrahls.

GET A QUOTE

Hauptmerkmale des Laserstrahlaufweiters

Jeder Laserstrahlaufweiter wird von unserem erfahrenen Optikentwicklungsteam entwickelt und bietet hohe Präzision und Zuverlässigkeit für ein breites Spektrum an Laseranwendungen.


Hochpräzise Strahlaufweitung

Gewährleistet ein gleichmäßiges Strahlprofil mit minimalen Verzerrungen und eignet sich ideal für UV-Lasersysteme mit 355 nm, grüne Lasersysteme mit 532 nm sowie Faserlasersysteme im Wellenlängenbereich von 1030–1080 nm.


Variable oder feste Vergrößerung

Erhältlich als Zoom-Strahlaufweiter mit variabler Vergrößerung oder als Ausführung mit fester Vergrößerung, um unterschiedlichen Anforderungen optischer Systeme gerecht zu werden. Vergrößerungsfaktoren von 1× bis 6× verfügbar.


Kompaktes und robustes Design

Leicht, robust und einfach in Laserbeschriftungs-, Lasergravur- oder Scansysteme zu integrieren.

Produkte

Technische Daten des Laserstrahlaufweiters


Artikelnummer

Vergrößerungsfaktor

Freie Eintrittsapertur (mm)Max. Eingangstrahldurchmesser (mm)Max. Ausgangsstrahldurchmesser (mm)Wellenlänge (nm)Outer Dimensions (mm × mm)Außenabmessungen (mm × mm)

Connection MethodAnschlussart

BKS1-4XIR

1-4X

Φ14Φ8.5Φ381030-1080Φ52*L151Φ52mm Clamp
BKS1-4XIRWAT1-4XΦ14Φ8.5Φ381030-1080Φ52*L151M50x1.0 Thread
BKS3-6XIR3-6XΦ10Φ6Φ381030-1080Φ52*L151Φ52mm Clamp
IRD10KS2X2XΦ14Φ10Φ381030-1080Φ46*L108Φ38mm Clamp
D10KS2.2XIRWAT 2.2XΦ14Φ10Φ321030-1080Φ46*L87.5M30x1.0 Thread
2D10KS2XIRWAT 2XΦ10Φ32Φ321030-1080Φ46*L87.5M22x0.75 Thread
UVD10KS2X2XΦ14Φ10Φ38355Φ46*L85Φ38mm Clamp
D12KS2XG2XΦ14Φ12Φ38532Φ46*L85Φ38mm Clamp
D12KS3XG3XΦ14Φ12Φ38532Φ48*L85Φ38mm Clamp
