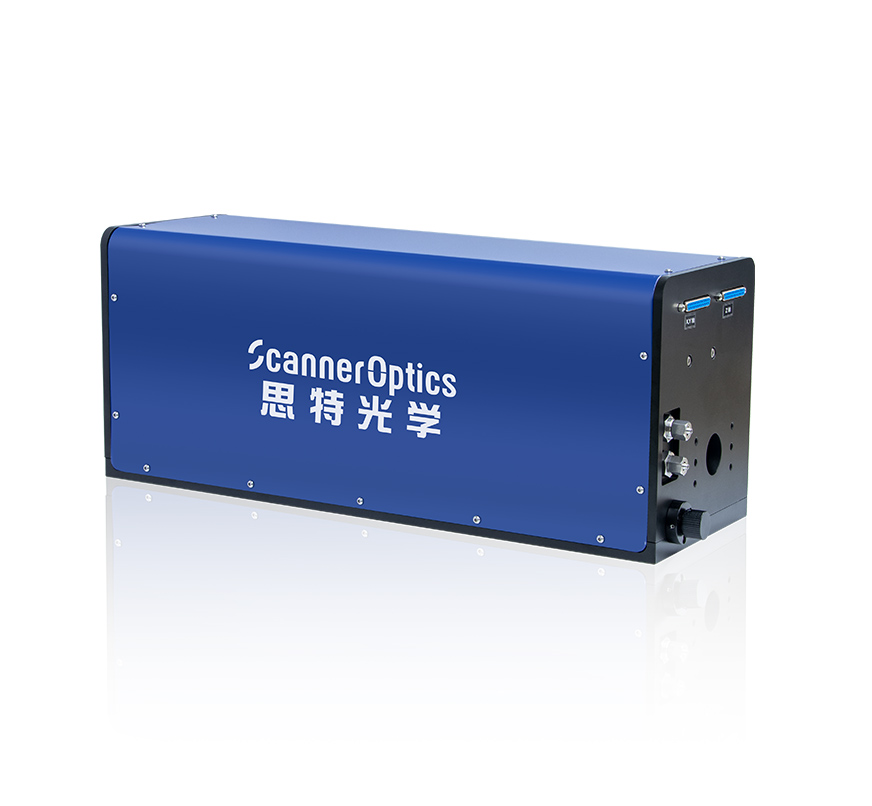

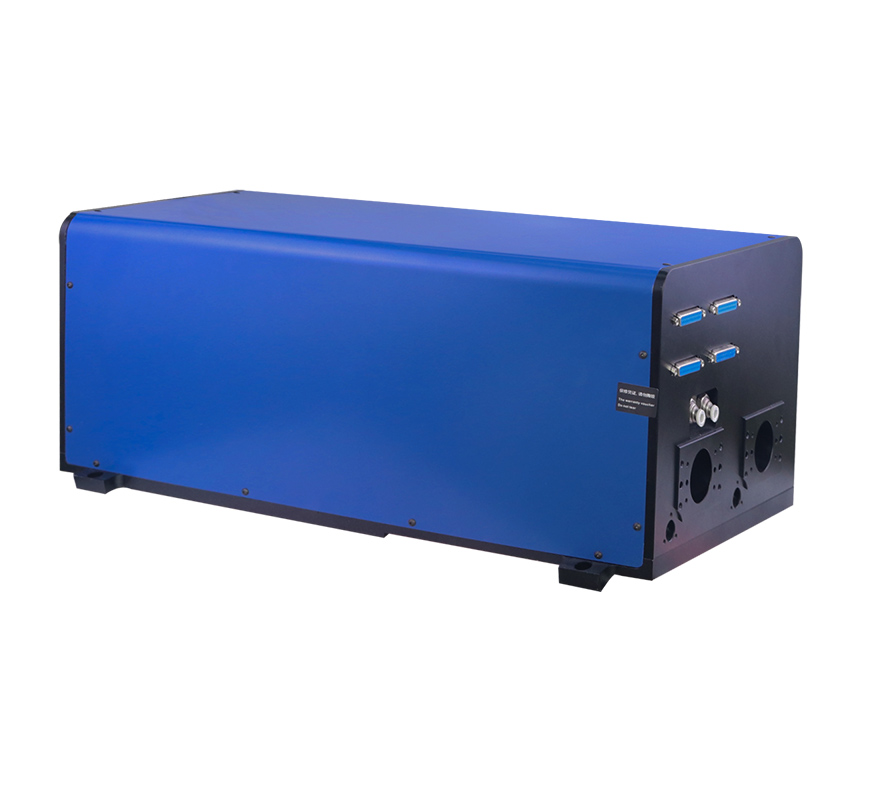

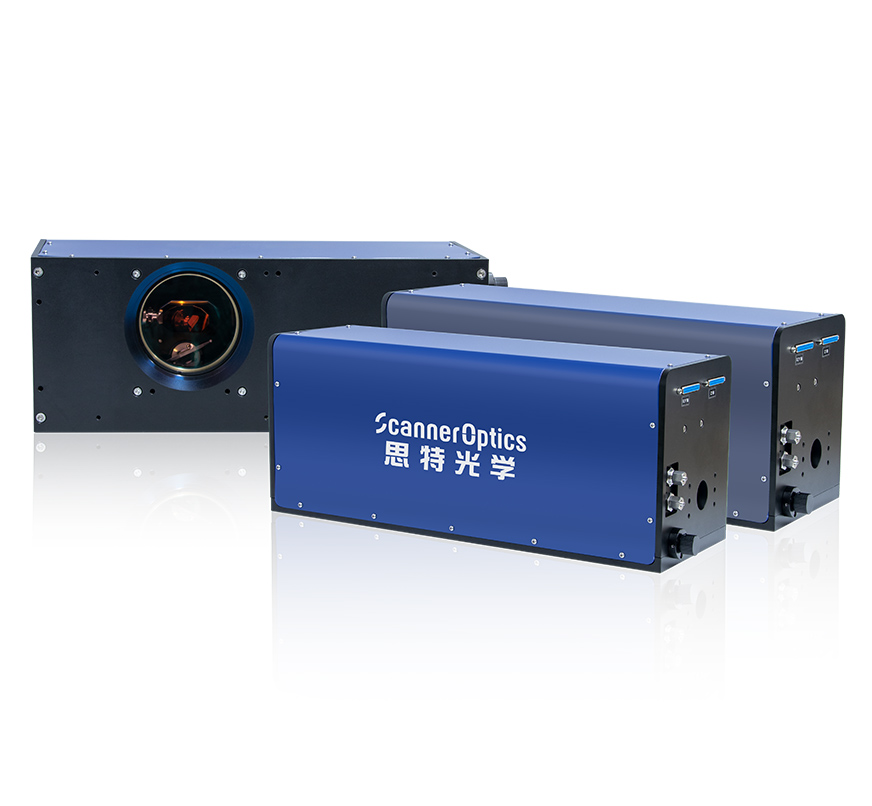

Name: 3D-Laserbearbeitungssystem für große Flächen
Brand: Scanner Optics Co., Ltd.
Availability: InStock

Das 3D-Laserbearbeitungssystem für große Flächen besteht hauptsächlich aus einem XY-Galvanometerscanner, einem dynamischen Fokussiermodul, einer Steuerkarte und einer übergeordneten Computersoftware.

Durch die Veränderung der Position des dynamischen Fokussierspiegels bleibt der Fokuspunkt des Lasers stets auf der Oberfläche des Werkstücks, wodurch über den gesamten Markierbereich eine gleichmäßige Spotgröße mit konstantem Durchmesser und einer kleinen Spotgröße erreicht wird.

Als eine Art 3-Achsen-Galvanometerscanner wird dieses System hauptsächlich in anspruchsvollen High-End-Anwendungen eingesetzt, darunter Laserpräzisionsmarkierung, Laserreliefbearbeitung, Laser-Tiefengravur, Laserschneiden und Laserschweißen.

Parameter	CO₂	UV	Infrarot
Scanwinkel (°)	±22	±22	±22
System-Kalibrierungsgenauigkeit	≤0,1 mm（Feldgröße ≤800 mm × 800 mm）	≤0,1 mm（Feldgröße ≤800 mm × 800 mm）	≤0,1 mm（Feldgröße ≤800 mm × 800 mm）
Wiederholgenauigkeit (µrad)	2	5	2
Max. Verstärkungsdrift (ppm/K)	80	8	80
Max. Offset-Drift (µrad/K)	15	15	15
Langzeitdrift über 8 h (mrad)	≤0,3	≤0,1	≤0,3
Nachführfehler (ms)	≤0,70	≤0,45	≤0,30 / ≤0,45 / ≤0,70
Wellenlänge (nm)	10600	355	1064
Eingangsstrahlöffnung (mm)	15	6	7月10日
Aperturgröße (mm)	30	20	14 / 20 / 30
Maximale Laserleistung CW (W/cm²)	1000	300	1500

Feldgröße (mmmmmm)	Minimaler Spotdurchmesser (1/e²) (µm)	Arbeitsabstand (mm)
1001000	181	96.5
25025010	304	241.5
500500150	568.2	550.5
750750300	832	860.5
10001000500	1096	1169.5
12501250700	1360	1478.5
15001500900	1625	1788.5
200020001400	2145	2407.5

Feldgröße (mmmmmm)	Minimaler Spotdurchmesser (1/e²) (µm)	Arbeitsabstand (mm)
20020030	11	212
30030050	15	309
500500100	26	556
700700150	34	804
10001000240	46	1175
12001200320	55	1423

Feldgröße (mmmmmm)	Minimaler Spotdurchmesser (1/e²) (µm)	Arbeitsabstand (mm)
20020040	45.2	177.4
25025060	52.1	239.3
30030080	60.7	301.2
350350100	70	363
400400120	79.3	425

Feldgröße (mmmmmm)	Minimaler Spotdurchmesser (1/e²) (µm)	Arbeitsabstand (mm)
20020030	25.75	184.7
40040070	49	432.2
500500100	65	618.8
600600120	77	679.7
700700150	89	866.3
800800180	101	927.2
900900220	113	1113.8
10001000240	125	1174.7
12001200320	148.5	1422.2

3D-Laserbearbeitungssystem für große Flächen

Hauptmerkmale des 3D-Laserbearbeitungssystems für große Flächen

Technische Spezifikationen des 3D-Laserbearbeitungssystems für große Flächen

Konfigurationsbeispiel für CO₂-Laser

Konfigurationsbeispiel für UV-Laser

Konfigurationsbeispiel für Infrarotlaser (14 mm)

Konfigurationsbeispiel für Infrarotlaser (20 mm)

Konfigurationsbeispiel für Infrarotlaser (30 mm)

Feldgröße (mmmmmm)	Minimaler Spotdurchmesser (1/e²) (µm)	Arbeitsabstand (mm)
80080050	70	921.6
10001000200	84	1169.1
12001200450	100	1416.6
13001300550	108	1540.3
14001400700	116	1664.1
15001500850	124	1787.9
