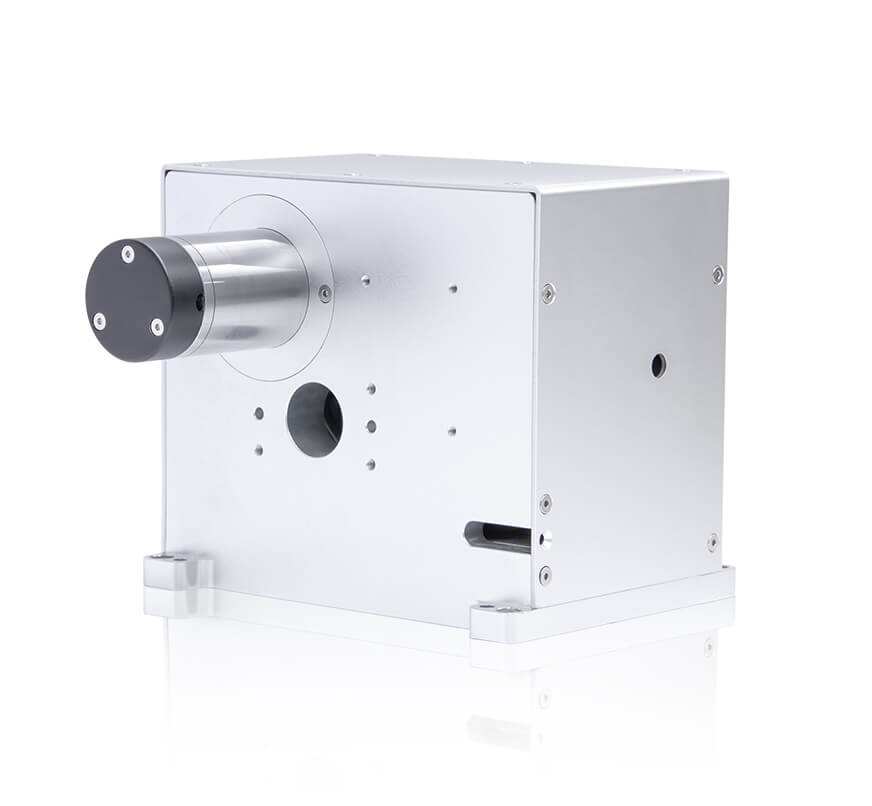

Polygonscanner

Ein Polygon-Scanner ist ein hochgeschwindigkeitsfähiges optisches Scansystem, das einen rotierenden Polygonspiegel verwendet, um eine extrem schnelle lineare Laserstrahlabtastung zu ermöglichen. Im Vergleich zu herkömmlichen Galvo-Scannern bieten Polygon-Scanner eine kontinuierliche Hochgeschwindigkeitsabtastung und einen höheren Durchsatz für anspruchsvolle Laserbearbeitungsanwendungen.

Der Polygon-Laserscanner von Scanner Optics verfügt über ein fortschrittliches Lager- und Spindeldesign mit einer Drehzahl von bis zu 50.000 U/min und einer Scangeschwindigkeit von bis zu 260 m/s (5.300 Linien/s). Dadurch wird eine stabile und präzise Scanleistung gewährleistet.

Der bürstenlose Gleichstrommotor (BLDC) und das Servosystem arbeiten zusammen, um eine hohe Leistung und zuverlässige Betriebsstabilität zu gewährleisten. Auf Basis der Hochgeschwindigkeits-Digitalverarbeitungstechnologien FPGA und DSP sowie eines Kernsteuerungsalgorithmus für Galvo-Scanner nutzt der Polygon-Scan-Kopf hochauflösende Mikro-Gitterencoder. Dadurch eignet er sich ideal für Hochenergie- und Hochpulsfrequenz-Laseranwendungen.

GET A QUOTE

Hauptmerkmale von Polygon Scanner

Dieses Polygonscanner-System verwendet einen eindimensionalen Polygonspiegel in Kombination mit einem 1D-Galvanometer und ermöglicht dadurch eine zweidimensionale Flächenabtastung ohne zusätzliche Bewegungsachsen.

Der selbst entwickelte hochpräzise Polygonspiegel und der Hochgeschwindigkeits-BLDC-Motor arbeiten zusammen mit einer leistungsstarken digitalen Treiberplatine, um ultraschnelle Scangeschwindigkeiten bei gleichzeitig hoher Bewegungsstabilität zu gewährleisten.

Das Startpunkt-Erkennungsmodul detektiert die Anfangsposition der Polygonspiegelfläche und arbeitet mit dem Laser-Controller sowie der speziellen Markiersoftware von Scanner Optics zusammen, wodurch die Systemintegration für Anwender deutlich vereinfacht wird.

Das Polygonscanner-System von Scanner Optics ist mit verschiedenen Laserquellen kompatibel, darunter hochrepetierende Pikosekunden- und Femtosekundenlaser sowie Hochleistungs-Dauerstrichlaser. Es erreicht Scangeschwindigkeiten von bis zu 260 m/s und bietet damit eine Bearbeitungseffizienz, die mit herkömmlichen Galvanometersystemen nicht erreichbar ist.

Spezifikationen von Polygon Scanner

Polygonscanner

Eingangsstrahl-Apertur（mm)

≤15

Standard-Wellenlänge (nm)

355/532/1064

Scan-Geschwindigkeit (Linien pro Sekunde)

150-1600 (Lines Per Second)

Bewegungsgeschwindigkeit des Spots （m/s)

50-260（F-Theta=255)

Wiederholgenauigkeit der Linienposition – Y-Achse (urad)

±50

Optimale Pixel-Wiederholgenauigkeit – X-Achse (urad)

±50

Stromversorgung

±15VDC@7Amax

Scan-Winkel（°）

±16（Axis），±12.5（Axis）

Betriebstemperatur（°C）

25±10
